2022-12-15

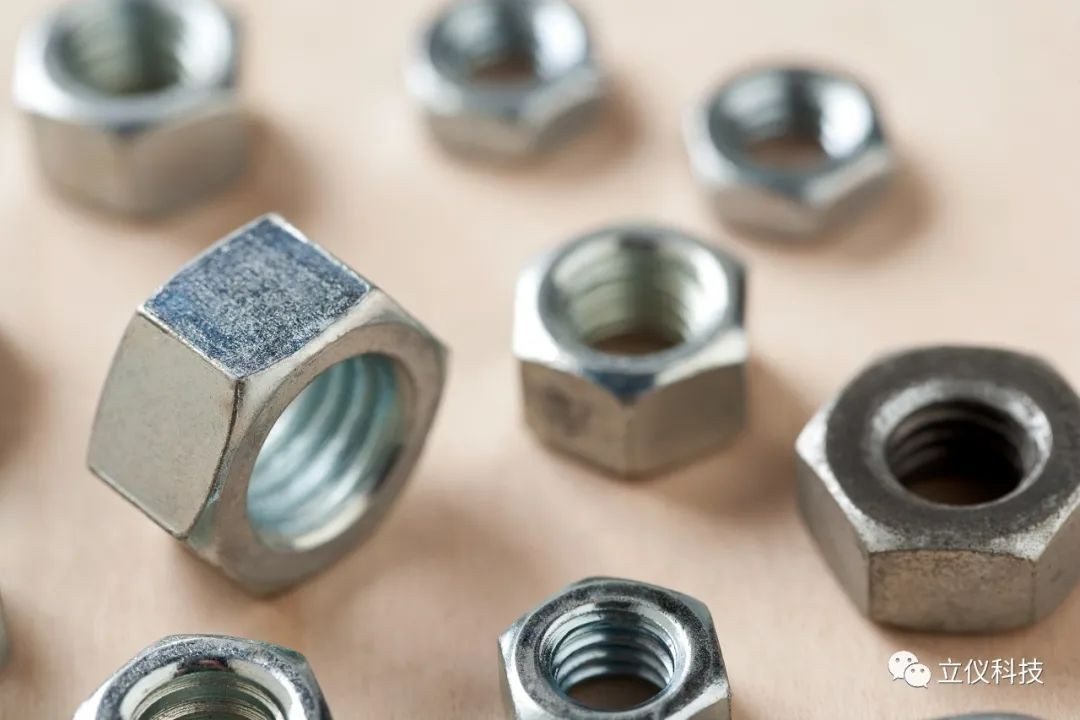

螺母作为标准件在机件联动和传动中有着重要的地位，是所有生产制造机械必须用的一种元件；其中，精密螺母的内孔对精度要求比较高，如果其中内螺纹加工不到位，将无法正确和螺钉进行连接，所以需要对螺母的内螺纹进行检测。
目前通常的方式是采用螺钉拧紧到螺母之中，看拧紧的时候，螺钉能否正确的进入以及螺钉的进入量是否在合理的误差范围内，这种方式在检测的时候效率低下，工作强度高。而采用普通的工业镜头又无法直接拍摄到螺母垂直内壁特征，不能一次完成内壁检测。
实际案例演示
问题描述
客户要求扫描螺母内壁螺纹的表面轮廓，精确得出螺母内壁上的螺纹轮廓数据，从而计算出每个螺纹的精确长度，确保螺母加工中内螺纹的参数精确度合格。
解决方案

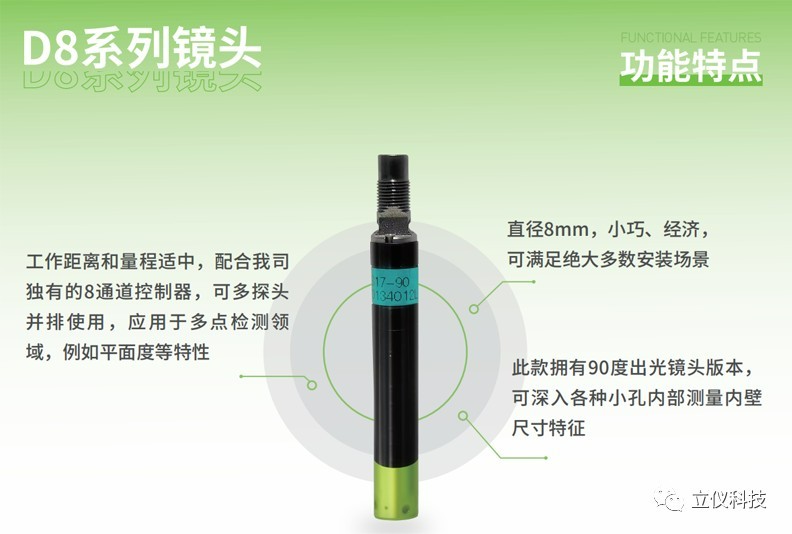

螺母内壁螺纹的非接触式检测对于测量仪器的性能和尺寸有着严苛的要求，在客户现场，我们采用立仪科技D8A18镜头；

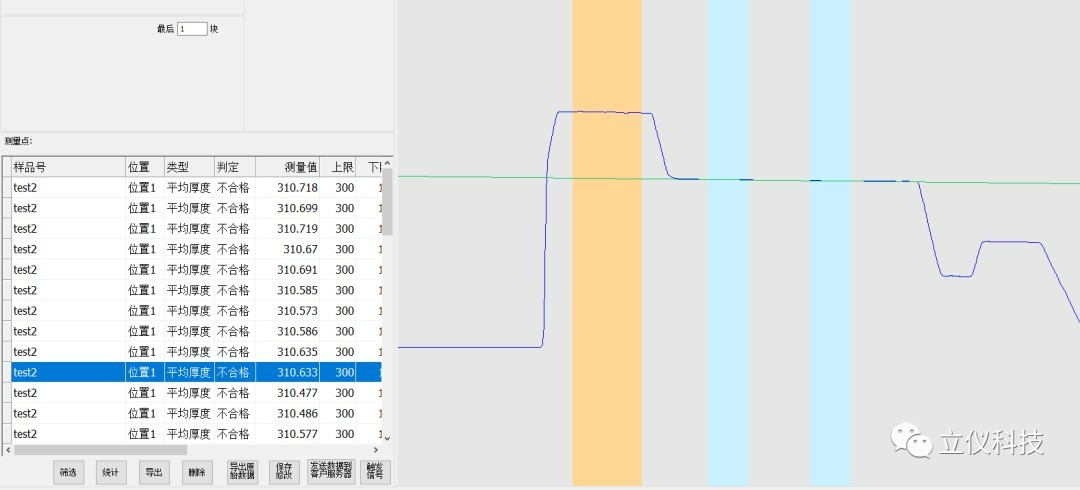

此款镜头采样频率为3000Hz/s，线性精度可达±0.08μm，装配的90度出光镜头角度为正负18°，可配合机器深入螺母内壁进行非接触式动态扫描，覆盖螺纹的深度宽度，得到轮廓数据从而计算出每个螺纹的精确长度，确保螺母加工环节的精确度，提高生产效率。
