2022-06-10

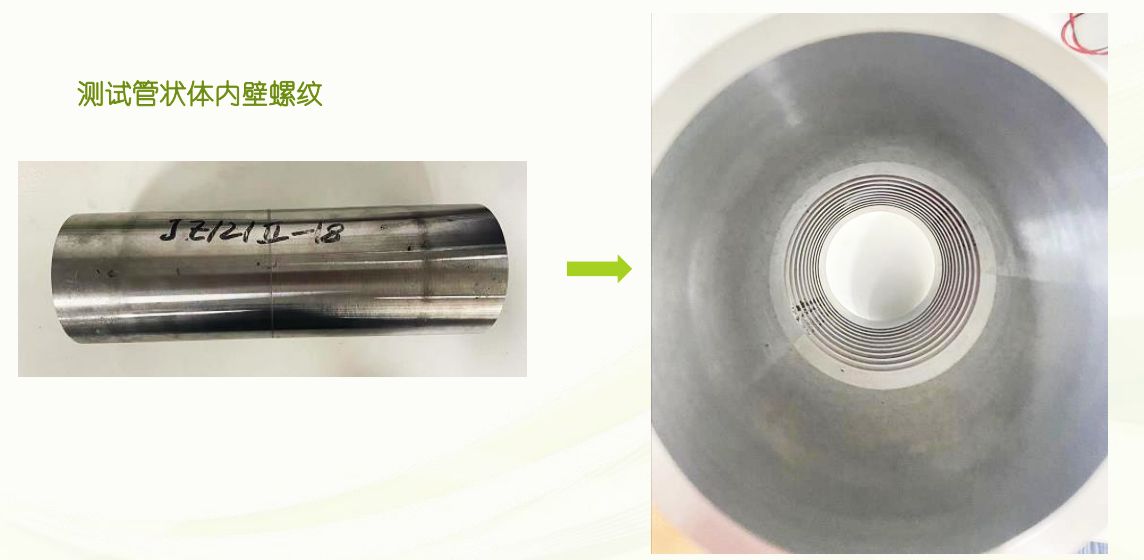

测试要求测量管内螺纹宽度及高度差
（如上图）
首先先把被测物体固定好，固定90度镜头位置，在管内部从左到右运动扫描测量
采样频率3000Hz，扫描步距2μm 开始扫描

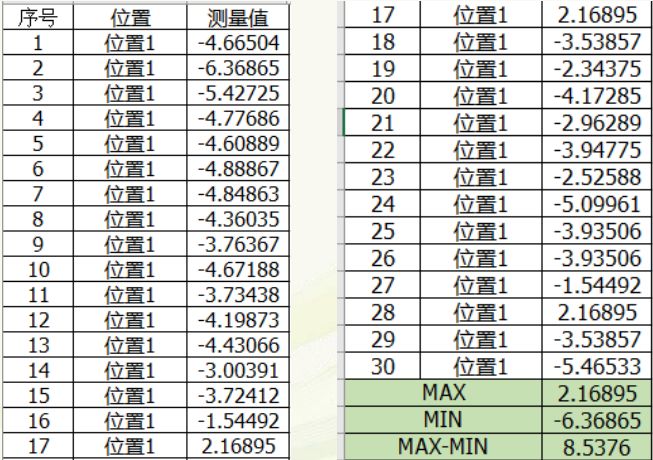

（30次测量重复精度数据）

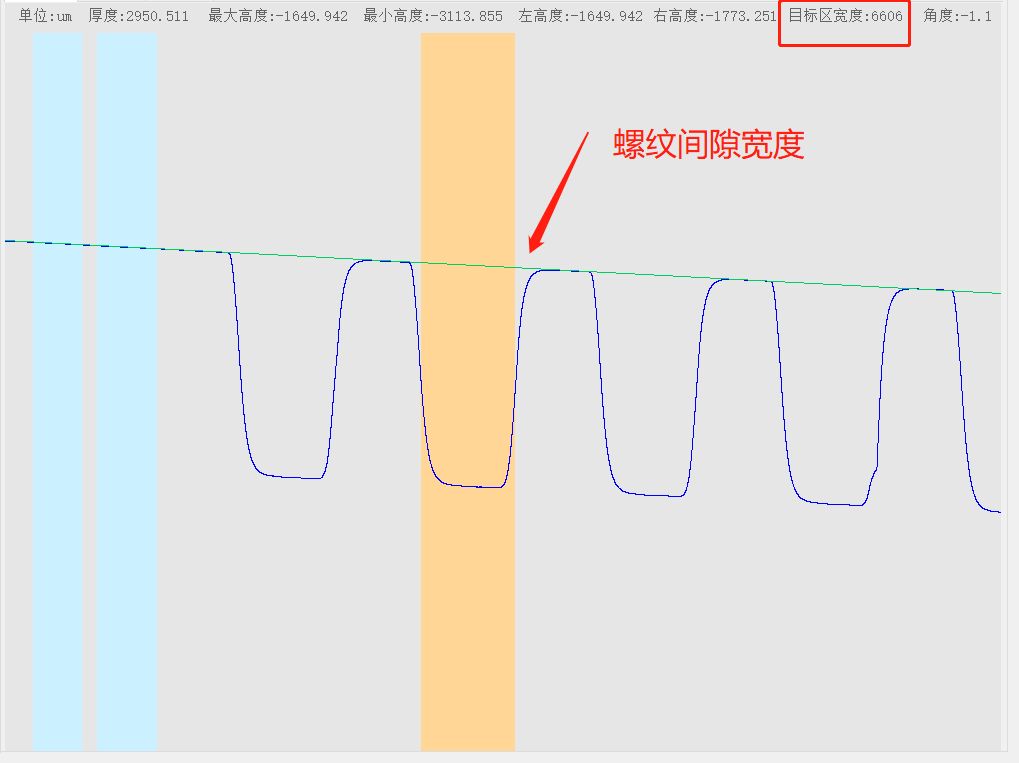

本次测试采用立仪科技D35A18R4S25-90镜头扫描样品内部螺纹上表面轮廓，镜头动态扫描测试，采样频率3000Hz/s扫过螺纹上表面轮廓，30次重复精度极差为8.5um，90度镜头量程范围8mm可覆盖检测螺纹深度宽度。采用非接触式测量的方式，无损样品。
