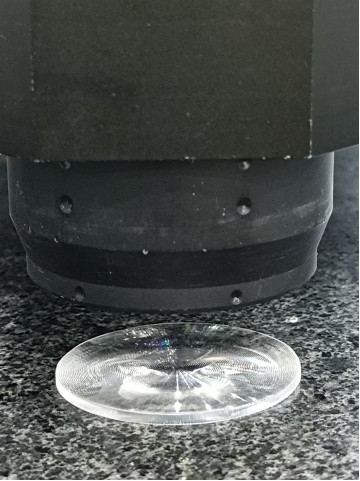

要求测量镜片纹路（如下图所示）
由于物体呈透明状，光可以直接穿透，所以只需要用单轴平台进行轮廓扫描测量，本次测量采用D40A48搭配H4UY单通道控制器，D40A48光斑小，分辨率和测量精度都很好，并且D40A48的镜头测量角度±48°，可以很大程度满足大角度的应用。

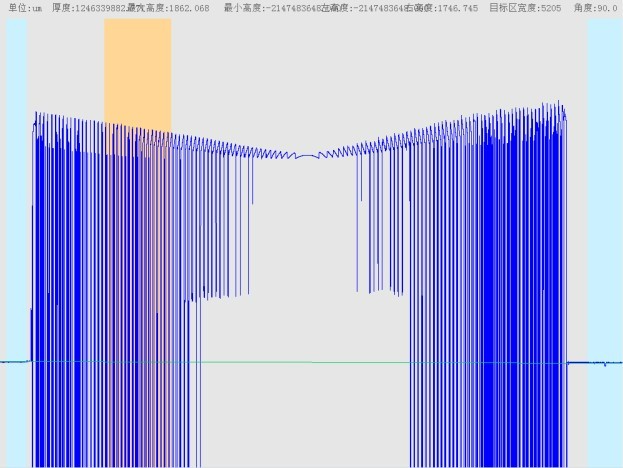

（轮廓扫描数据）
上图左右两侧的淡蓝色区域为平台基面，以此做水平线，黄色区域为目标区域，就可以看到最小高度的数值是一个小于0的负极小值，在观察波形图的时候，发现凹面处无感光度，无波峰，说明此处无回光。
