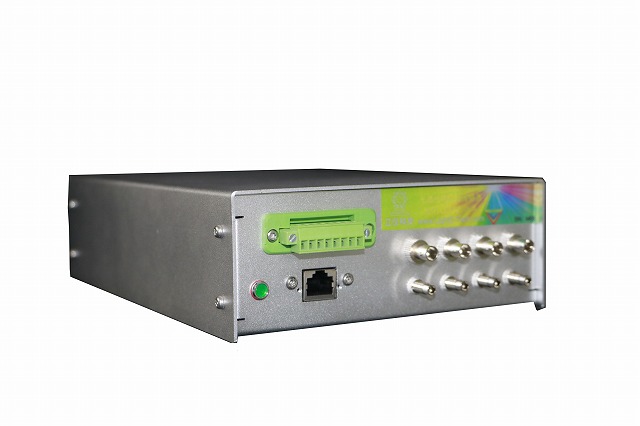

光谱共焦传感器，又叫色散共焦传感器，色散共焦位移传感器控制器拥有232串口以及USB接口，可以在线传输数据。同时还拥有编码器同步，可以支持三轴编码器信号。色散共焦传感器除了可以做为“从”设备接受外部触发信号，也可以做为“主”设备同步输出信号SYNCOUT
“同步输出”信号
将传感器同步为“主”意味着传感器发出的“同步输出”TTL信号用于触发(闭锁)外部设备。
传感器在循环曝光时间(CET)的中间为每个测量点发射一个“同步”脉冲。
CET=EET*AVR
EET=基本曝光时间=1/采样频率,AVR=平均数.
例如:对于100赫兹的测量速率，基本曝光时间是10毫秒。默认情况下，传感器测量没有平均(AVR=1)，因此周期曝光时间等于基本曝光时间。如果将传感器配置为平均因子5，则CET等于50毫秒，因为获得5帧并对每个测点取平均值。
在双频率的情况如下：
“同步输出”信号的持续时间(高状态)是10μs,不论CET
“同步输出”信号是自动发出的，不需要任何特殊配置。
当传感器处于等待触发器的状态时，不会发出“同步输出”信号。
