光谱共焦传感器的应用是测量多层透明材料的厚度。与其他测量方法不同，光谱共焦传感器在测量这种物体时，仅需要一支探头就可以完成测量。测量被测物体前端面和后端面的反射光，从而得到层厚信息。那么如何实现光谱共焦传感器的外部触发及扫描呢?下面由深圳光谱共焦传感器厂家为大家分享：
1、光谱共焦传感器外部扫描

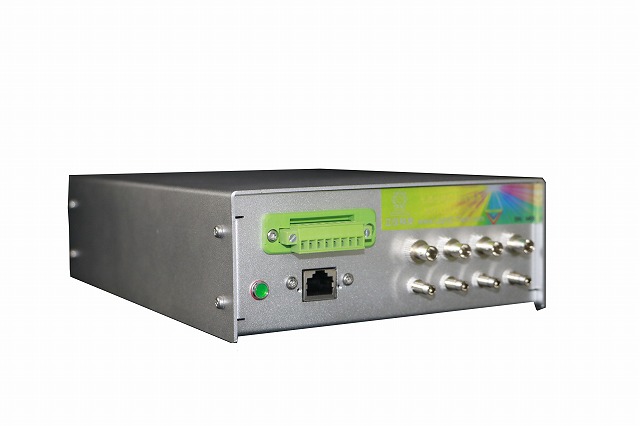

CCS-100传感器有一个重要的特性，实际上它是一个点传感器，换句话说，在给定时刻传感器测量的是一个位于其光轴上的单点。为了得到一个曲线，或者测量整个表面，必须用一些外部扫描设备做辅助，沿着一个轴或者两个轴扫面样品。一般情况扫描设备是机动的;在一些情况下它还包含编码器来确定任意时刻样品的精确位置。
在一些应用中传感器和外部扫描设备的同步性是一个重要的问题。CCS-100可能同时作为“从”和“主”。
2、光谱共焦传感器同步传感器与其他设备
通常需要同步传感器与一个外加设备，比如一个编码器，运动控制器或者一个能表明在传送带上运动物体路径的光电管。
?当与传感器同步的外部设备是一个数字编码时，这个任务就很简单，因为它是由CCS-100自动进行同步的。
对于其他类型的我设备(模拟编码器，运动控制器)的同步可以通过同步信号和触发模式实现。CCS-100与其他设备同步可以作为“master”(用“Syncout”TTL信号)，也可以作为“Slave”(用“Syncin”TTL信号)，或者混合模式(两种类型都用)。
触发模式指定传感器对Syncin信号上升或下降沿做出响应的方式。所有触发模式共同特点是传感器停止测量并且等待Syncin”接口上的“active”边沿。触发模式可以在“CCSmanager软件”的“Trigger”界面中启用和禁用，可以通过DLL或底层指令命令。默认情况下，所有的触发模式是关闭的，传感器启动后立即没有中断的传送数据。当触发模式未被启用时，“Syncin”信号的上升和下降边沿就被忽略。
3、光谱共焦传感器Start触发模式
最简单的触发模式就是“Startonedge”.它是通过发送“$TRG”命令启动的，从命令终端或CCSManager程序触发页面都可以启动。
接到命令后，传感器就等待触发信号。当在Syncin输入端检测到启动(上升或者下降)沿时，测量就开始了，重复可靠性(抖动)小于1μs.
当接收到第一个“Syncin”脉冲时，传感去就会推出Startonedge触发模式并且恢复正常运转。接下来的Syncin脉冲就简单的忽略了。
这个触发模式一个典型的应用就是在一个样品2D扫描中启动连续的线扫：稳定的重复性保证了在开始连续扫描线上没有抖动。
