立仪科技是一家以精密光学检测为主业的民营高科技企业，光谱共焦位移传感器及其应用配套为主推产品。立仪科技的关键研发人员在激光位移测量、3D扫描领域有十几年的经验，发现光谱共焦比激光三角法精度高适应性广。该传感器属于有些国家对出口中国进行精度限制的产品。
我们还提供本土的相关技术支持、产品选型、应用方案咨询、测样验证、配套组件、开发协助、非标定制、校准维修，让客户用的舒心，用的放心。
光谱共焦位移传感器被重庆大学一位资深导师研究，重庆大学(ChongqingUniversity，CQU)，简称重大，位于重庆市，截至2021年3月，学校有4个校区，占地面积5200余亩，校舍建筑面积近170万平方米;设有二级学院36个，开办本科专业99个;有一级学科博士学位授权点35个、二级学科博士学位授权点1个、一级学科硕士学位授权点53个、专业学位授权类别25个;有在校学生47000余人，其中研究生20000余人，本科生26000余人，来华留学生1700余人;有教职工5300余人，其中专任教师2900余人;图书馆累计藏书495.26万册。
有幸重庆大学这位资深导师主要是研究功率半导体的热应力，热应力会产生形变，立仪科技光谱共焦测量从而建立形变的模型。
一、光谱共焦的原理：
1、在线非侵入式、原位表征方法
2、光学色差现象
2、精确波长的光聚焦到被测物体上
4、通过测量反射光的波长确定距离
5、测量范围0~150μm、精度0.1nm
二、形变：光谱共焦方法

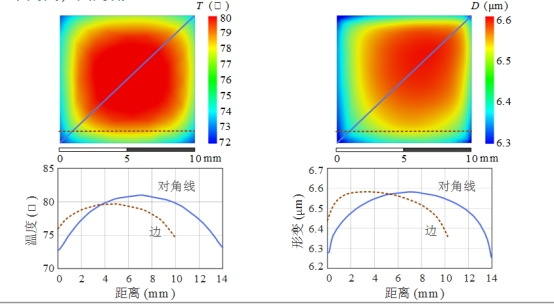

1、热力耦合多物理场仿真
2、COMSOL多物理场仿真软件
3、温度分布：中间高，四周低
4、形变分布：中间高，四周低

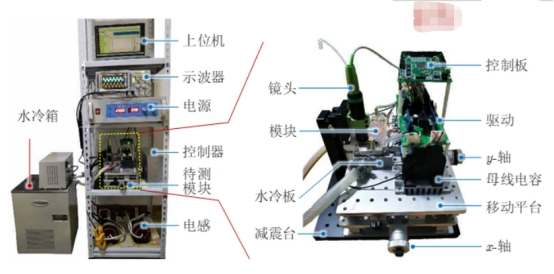

三、形变：测试平台，SiC功率模块的热应力表征平台
1、功率对拖电路拓扑
2、光谱共焦仪(10nm分辨率)
3、恒温水冷箱(65℃)
四、形变：实验结果

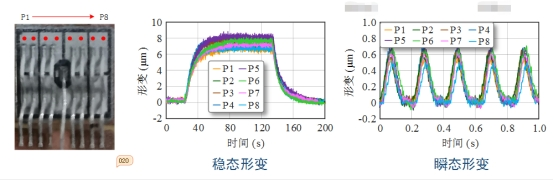

1、恒功率加载实验
电压、电流和形变波形
形变随电流变化
芯片位置的形变分布
瞬态形变是稳态形变的10%
中间高，四周低

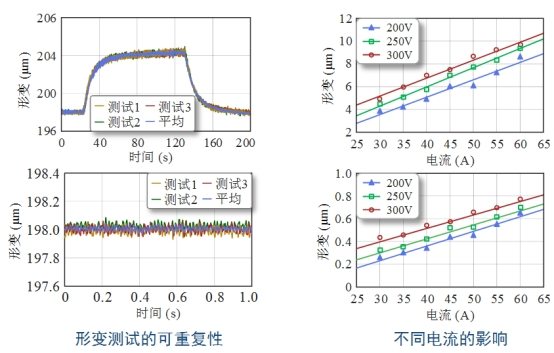

2、形变是功率模块的固有属性
稳态形变1μm/A左右，瞬态形变0.1μm/A左右

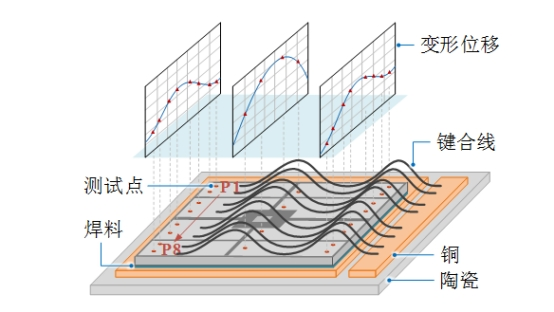

五、形变：芯片应变重构，以点带面，重现芯片的微观形变
1、芯片形变决定焊料层失效
2、芯片中心形变大
3、芯片边沿形变小
4、稳态形变与瞬态形变的趋势一致
5、为芯片和封装设计提供参考
这次的产品有光谱共焦位移传感器广泛应于面板显示/点胶/测量，3C/手机/通讯，飞机、高铁、汽车玻璃、车灯、火箭零件、零件尺寸测量。激光加工引导。在交通、新能源、医疗等攸关民生的领域，光谱共焦位移传感器也能起到辅助作用，帮助飞机、高铁、电池、玻璃容器等制造得更精细、更优质。在实际应用中，光谱共焦位移传感器也凭借其高精度、高稳定性、高泛用性等鲜明优势，赢得了高度认可。
此次，感谢重庆大学导师对光谱共焦传感器进行全面的实验，并给于满意的实验结果。未来，深圳立仪科技公司以打造高规格的光谱共焦位移传感器并减少成本普及推广为志向，汇集在光谱共焦领域光学、机械、软件人才和合作伙伴昼夜奋战，数年磨一剑，开发出自主知识产权的精密光谱共聚焦位移传感器商业化产品系列，掌握核心技术，破除封锁弥补空白，并在原有基础上有大幅改进并申请了多项发明专利。
